Comprendre le panneau photovoltaique fonctionnement permet de mieux évaluer ce que produit réellement une installation solaire, la manière dont l’électricité circule dans le bâtiment et le rôle de chaque équipement. Le principe est simple : les cellules photovoltaïques captent le rayonnement solaire, génèrent un courant continu, puis un onduleur transforme ce courant en électricité compatible avec les appareils du bâtiment et le réseau suisse.
Derrière cette conversion se trouve un système complet composé de modules, de câbles, de protections, d’un onduleur et d’un compteur. Son efficacité dépend notamment de la qualité du matériel, du dimensionnement, de l’orientation, de l’ombrage et du profil de consommation.
Panneau photovoltaique fonctionnement : quel est le principe physique ?
Un panneau photovoltaïque ne produit pas de chaleur pour chauffer directement l’eau. Il transforme la lumière en électricité grâce à l’effet photovoltaïque. Ce phénomène se produit au cœur des cellules solaires, généralement fabriquées à partir de silicium, un matériau semi-conducteur.
Le rôle des photons et des électrons
La lumière solaire est composée de particules d’énergie appelées photons. Lorsqu’un photon atteint une cellule photovoltaïque, il peut transmettre une partie de son énergie à un électron présent dans le silicium. La structure interne de la cellule crée alors un champ électrique qui dirige les charges dans un sens déterminé. Ce déplacement organisé produit un courant électrique continu. Tant que la cellule reçoit suffisamment de lumière, elle génère de l’électricité, sans combustion ni pièce mécanique en mouvement.
De la cellule au module photovoltaïque
Une cellule seule délivre une puissance limitée. Plusieurs cellules sont connectées pour former un module, couramment appelé panneau solaire photovoltaïque. Plusieurs modules sont ensuite reliés pour constituer une installation complète.
Le verre en face avant protège les cellules, tandis que les couches d’encapsulation limitent les effets de l’humidité et des contraintes mécaniques. L’ensemble est conçu pour résister durablement au vent, à la pluie, aux variations de température et, selon le système retenu, aux charges de neige.
Panneau photovoltaïque : schéma du parcours de l’électricité
Un panneau photovoltaique schema peut être résumé en cinq étapes. Cette lecture permet de visualiser le trajet de l’énergie depuis la toiture jusqu’aux équipements du bâtiment.
- 1. Captation du rayonnement : les cellules reçoivent la lumière directe et diffuse.
- 2. Production de courant continu : l’effet photovoltaïque met les électrons en mouvement.
- 3. Conversion par l’onduleur : le courant continu devient un courant alternatif compatible avec l’installation électrique.
- 4. Consommation dans le bâtiment : l’électricité solaire alimente les appareils en fonctionnement.
- 5. Gestion de l’excédent : le surplus peut être injecté dans le réseau, stocké ou affecté à certains usages.
Ce parcours s’effectue automatiquement. Lorsque la production photovoltaïque est insuffisante, le réseau complète les besoins. Lorsqu’elle dépasse la consommation instantanée, l’installation gère l’excédent selon la configuration prévue.
Quels sont les composants d’une installation photovoltaïque ?
Les modules solaires
Les modules constituent la partie visible de l’installation. Leur puissance nominale est exprimée en watts-crête, ou Wc, selon des conditions de test standardisées. Cette valeur facilite la comparaison entre les produits, mais ne correspond pas à une production constante en conditions réelles.
La puissance totale s’exprime généralement en kilowatts-crête, ou kWc. À titre d’exemple, vingt modules de 450 Wc représentent une puissance nominale de 9 kWc.

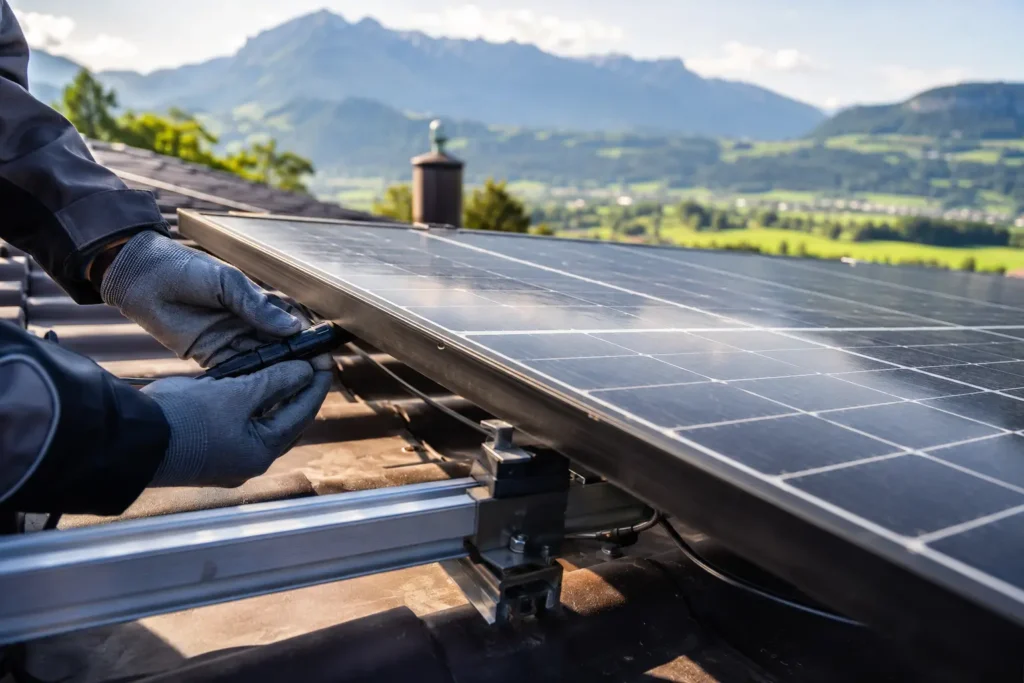

La structure de montage
La structure fixe les panneaux à la toiture, à la façade ou à un support indépendant. Elle doit être adaptée au type de couverture, à la géométrie du bâtiment et aux contraintes locales. En Suisse, l’étude tient notamment compte des charges de vent et de neige, variables selon l’altitude et la situation du site.
Une installation en surimposition est posée au-dessus de la couverture existante. Une solution intégrée remplace une partie de la couverture et participe à l’enveloppe du bâtiment. Le choix dépend du projet architectural, de l’état du toit et du budget.
L’onduleur
L’onduleur est un équipement central dans le panneau solaire photovoltaique fonctionnement. Il transforme le courant continu des modules en courant alternatif utilisable dans le bâtiment. Il surveille aussi les paramètres électriques et ajuste le point de fonctionnement afin d’extraire la puissance disponible.
Selon le projet, l’installation peut employer un onduleur central, plusieurs onduleurs, des micro-onduleurs ou des optimiseurs de puissance. Le choix dépend notamment de la configuration de la toiture et des éventuels ombrages.
Les protections, le compteur et le suivi
Des dispositifs de coupure et de protection sécurisent les personnes, les équipements et le bâtiment. Le compteur mesure les flux prélevés sur le réseau et injectés dans celui-ci. Une interface de suivi permet généralement de consulter la production, la consommation propre et les éventuelles alertes.
Comment fonctionnent les panneaux solaires selon la météo ?
Les panneaux photovoltaïques ont besoin de lumière, mais pas nécessairement d’un ciel parfaitement dégagé. Ils produisent aussi sous un ciel couvert grâce au rayonnement diffus, avec une puissance instantanée plus faible lorsque l’irradiation diminue.
En Suisse, la production est généralement plus élevée du printemps à la fin de l’été. Elle baisse en hiver en raison des journées courtes, de la position du soleil et des épisodes neigeux. Une installation reste toutefois productive pendant la saison froide lorsque les modules sont dégagés et reçoivent suffisamment de lumière.
La chaleur augmente-t-elle la production ?
Un fort ensoleillement est favorable, mais une température élevée des cellules réduit légèrement leur efficacité instantanée. Un panneau peut donc produire efficacement lors d’une journée froide et lumineuse. La ventilation naturelle sous les modules en surimposition contribue à limiter leur échauffement.
Que se passe-t-il en cas d’ombre ?
Une cheminée, un arbre, un bâtiment voisin ou une accumulation de neige peut réduire la production. Les diodes de dérivation, les optimiseurs ou les micro-onduleurs peuvent limiter certaines pertes, mais ils ne remplacent pas une étude d’ombrage précise.
Quelle production attendre d’un panneau photovoltaïque en Suisse ?
La puissance en kWc décrit la capacité nominale de l’installation. L’énergie réellement produite s’exprime en kilowattheures, ou kWh. Le kWc représente donc une puissance de référence, tandis que le kWh mesure l’électricité générée au fil du temps.
À titre indicatif, une installation correctement orientée et peu ombragée sur le Plateau suisse peut produire autour de 1 000 kWh par kWc installé et par an. Cette valeur constitue un ordre de grandeur, non une garantie. Le résultat réel dépend du lieu, de l’altitude, de l’inclinaison, de l’orientation, des températures, des pertes électriques et des conditions météorologiques.
Ainsi, une installation de 10 kWc pourrait produire approximativement 9 000 à 11 000 kWh par an dans des conditions favorables. Une simulation spécifique au bâtiment reste indispensable, car deux toitures situées dans la même commune peuvent présenter des performances différentes.
Orientation sud, est-ouest ou façade
Une orientation sud avec une inclinaison adaptée favorise souvent la production annuelle. Une configuration est-ouest peut toutefois répartir davantage la production entre le matin et la fin de journée, ce qui peut mieux correspondre aux besoins d’un ménage ou d’une entreprise.
Les façades produisent généralement moins sur l’année qu’une toiture très favorable, mais elles peuvent contribuer davantage lorsque le soleil est bas et valoriser des surfaces disponibles. Le meilleur choix dépend donc du profil saisonnier recherché, de la consommation et de l’intégration au bâtiment.
Comment l’électricité solaire est-elle utilisée dans le bâtiment ?
Lorsque les panneaux produisent et que des appareils fonctionnent simultanément, l’énergie solaire est consommée directement sur place. C’est l’autoconsommation. Elle peut alimenter l’éclairage, l’électroménager, les équipements informatiques, une pompe à chaleur, un chauffe-eau ou une borne de recharge.
La part non consommée immédiatement est injectée dans le réseau, sauf si elle est stockée ou dirigée vers un usage piloté. À l’inverse, le réseau fournit automatiquement le complément lorsque la production solaire ne couvre pas la demande.
Le pilotage des consommations
Le pilotage énergétique consiste à faire fonctionner certains équipements pendant les heures de production solaire. Une pompe à chaleur peut chauffer l’eau en milieu de journée et une voiture électrique peut être rechargée lorsque le toit produit suffisamment. Cette coordination augmente la part d’électricité utilisée sur place.
Le rôle d’une batterie
Une batterie stocke une partie de l’excédent produit pendant la journée afin de le restituer plus tard, notamment en soirée. Elle peut augmenter l’autoconsommation, mais ne rend pas automatiquement un bâtiment autonome pendant plusieurs jours.
Son intérêt dépend de la courbe de consommation, de la puissance photovoltaïque, des tarifs d’électricité et de la rémunération de l’injection. Son dimensionnement doit rester cohérent avec les besoins réels.
Un panneau photovoltaïque fonctionne-t-il lors d’une coupure de courant ?
Une installation standard raccordée au réseau s’arrête généralement lors d’une panne. Cette coupure automatique protège les techniciens intervenant sur les lignes et évite qu’une installation privée continue d’alimenter un réseau supposé hors tension.
Pour disposer d’électricité pendant une panne, il faut prévoir une fonction de secours spécifique. Selon le système, elle peut alimenter une prise dédiée ou certains circuits prioritaires. Une batterie est souvent associée à cette fonction, mais sa présence seule ne suffit pas : l’onduleur et le dispositif de découplage doivent également être compatibles.
Quelle est la durée de vie d’une installation photovoltaïque ?
Les modules sont conçus pour fonctionner pendant plusieurs décennies. Leur puissance diminue progressivement avec le temps, sans s’interrompre brutalement à la fin d’une garantie. À titre indicatif, de nombreux projets sont étudiés sur une durée de 25 à 30 ans, voire davantage selon la qualité des composants et les conditions d’exploitation.
L’onduleur et certains équipements électroniques peuvent nécessiter un remplacement plus tôt que les panneaux. Il est pertinent d’intégrer leur entretien ou leur renouvellement dans l’évaluation économique à long terme.
Quel entretien prévoir ?
Une surveillance régulière de la production permet d’identifier rapidement un défaut. Une inspection peut vérifier les fixations, les câbles, les connecteurs, les protections et l’état général des modules.
Le nettoyage n’est pas systématiquement nécessaire, car la pluie élimine une partie des poussières sur une toiture suffisamment inclinée. Une intervention peut toutefois être utile en présence de salissures persistantes. Elle doit être réalisée avec une méthode adaptée et dans de bonnes conditions de sécurité.
Photovoltaïque et solaire thermique : quelle différence ?
Le photovoltaïque produit de l’électricité. Le solaire thermique capte la chaleur du soleil pour chauffer un fluide destiné, le plus souvent, à l’eau chaude sanitaire ou à un soutien au chauffage. Les deux technologies utilisent le rayonnement solaire, mais leurs composants et leurs usages diffèrent.
Un panneau photovoltaïque est raccordé à une installation électrique et à un onduleur. Un capteur thermique est relié à un circuit hydraulique, à un échangeur et à un ballon de stockage.
Comment dimensionner une installation photovoltaïque ?
Le dimensionnement ne consiste pas uniquement à couvrir la consommation annuelle actuelle. Il doit anticiper l’évolution du bâtiment et des usages. Une future pompe à chaleur, une borne de recharge, une batterie ou une extension peuvent transformer le profil énergétique.
Une étude sérieuse examine notamment :
- la surface exploitable et l’état de la toiture ;
- l’orientation, l’inclinaison et les ombrages au fil de l’année ;
- la consommation annuelle et sa répartition dans la journée ;
- les besoins futurs en chauffage, mobilité ou équipements ;
- les contraintes électriques et les conditions de raccordement ;
- les objectifs d’autoconsommation, de rentabilité et de production hivernale ;
- les possibilités d’intégration architecturale et les exigences locales.
Le fonctionnement technique d’un panneau est universel, mais la qualité d’un projet dépend de son adaptation au site. Une installation bien conçue associe production, sécurité, esthétique, consommation et évolutivité.
